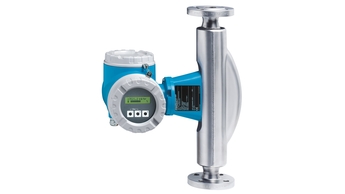

The robust flowmeter for demanding applications with a compact or remote transmitter. Highest measurement performance for liquids and gases under varying, demanding process conditions.
Več informacij

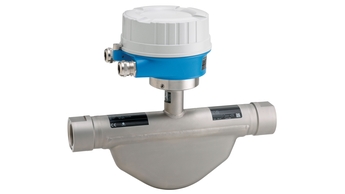

The most compact high-pressure sensor with an ultra-compact transmitter
Več informacij
Enostavni produkti
Lahka izbira, vgradnja in uporaba
Tehnična odličnost
Preprostost
Standardni produkti
Zanesljivi, robustni, nezahtevni za vzdrževanje
Tehnična odličnost
Preprostost
Vrhunski produkti
Visoko funkcionalni in praktični
Tehnična odličnost
Preprostost
Specialni produkti
Zasnovani za posebej zahtevne aplikacije
Tehnična odličnost
Preprostost
FLEX izbira
Tehnična odličnost
Preprostost
Segment Fundamental
Zadostite svojim osnovnim merilnim potrebam
Tehnična odličnost
Preprostost
Segment Lean
Obvladajte ključne procese na preprost način
Tehnična odličnost
Preprostost
Segment Extended
Optimirajte procese z inovativnimi tehnologijami
Tehnična odličnost
Preprostost
Segment Xpert
Imejte pod nadzorom najzahtevnejše aplikacije
Tehnična odličnost
Preprostost
Characteristic / Application
The universal and multivariable flowmeterfor liquids and gases
Process temperature
-50...+150°C (-58...+302°F)
Process pressure
PN 16...100 PN350 (MP) Cl 150...600 JIS 10...63K
Output
4...20mA Pulse/Frequency Status
Product headline
The universal and multivariable meter for fluids and gases
Sensor features
S-DAT Validation Quick-Setup 1 Totalizer
Nominal diameter range
DN 8...80 DN 8...25(MP) 5/16"...3" 5/16"...1"(MP)
Measuring range
0...180'000 kg/h 0...18'000 kg/h (MP)
Max. process pressure
PN 16...100 PN350 (MP) Cl 150...600 JIS 10...63K
Medium temperature range
-50...+150°C (-58...+302°F)
Display/Operation
Two line backlit Push buttons
Outputs
4...20mA Pulse/Frequency Status
Product headline
The universal and multivariable flowmeterfor liquids and gases
Sensor features
S-DAT Validation Quick-Setup 1 Totalizer
Nominal diameter range
DN 8...80 DN 8...25(MP) 5/16"...3" 5/16"...1"(MP)
Max. measurement error
Mass flow: +-0.15% Volume flow: +-0.25%
Measuring range
0...180'000 kg/h 0...18'000 kg/h (MP)
Max. process pressure
PN 16...100 PN350 (MP) Cl 150...600 JIS 10...63K
Medium temperature range
-50...+150°C (-58...+302°F)
Ambient temperature range
Display/Operation
Two line backlit Push buttons
Outputs
4...20mA Pulse/Frequency Status
Dokumenti 89
Proline Promass 80F, 80M, 83F, 83M
Technical Information (SI
units)
Coriolis Mass Flow Measuring System Promass 80F, 80M, 83F, 83M the universal and multivariable flowmeter for liquids and gases.
EN
SL
bolgarščina nemščina španščina French italijanščina japonščina portugalščina ruščina
01/06/2008
01/09/2007
01/12/2005
01/01/2005
15/10/2003
Jezik:
angleščina
Verzija:
01/06/2008
Velikost datoteke:
2.8 MB
Ime datoteke:
TI053DEN_0608.pdf
Coriolis Mass Flow Measuring System The universal and multivariable flowmeter for liquids and gases
EN
SL
nemščina French japonščina kitajščina
25/01/2010
Jezik:
angleščina
Verzija:
25/01/2010
Velikost datoteke:
2.1 MB
Ime datoteke:
TI102DEN_0210.pdf
Promass
Heating jacket
Operating Instructions
Heating jacket for Promass F, M, A, I sensors.
EN
SL
nemščina French
28/05/2004
Jezik:
angleščina
Verzija:
28/05/2004
Velikost datoteke:
732.1 KB
Ime datoteke:
Ba043DEN.pdf
Proline Promass 80
PROFIBUS PA
Operating Instructions
Coriolis Mass Flow Measuring System (withPROFIBUS PA interface) for measuring the mass flow rate, density and temperature of fluids and gases.The description of the device functions are in a separate documentation.
EN
SL
nemščina French ruščina
15/10/2012
08/06/2010
01/11/2008
01/12/2007
01/12/2006
Jezik:
angleščina
Verzija:
15/10/2012
Velikost datoteke:
2.1 MB
Ime datoteke:
BA00072DEN_1312.pdf
Proline Promass 80
PROFIBUS PA
Description of Device
Functions
Description of the device functions (0ptions and inputs). Additional documentation for Operating Instructions PROline Promass 80 PROFIBUS PA.
EN
SL
nemščina French ruščina
08/06/2010
01/11/2008
01/12/2007
01/12/2005
01/06/2001
Jezik:
angleščina
Verzija:
08/06/2010
Velikost datoteke:
743 KB
Ime datoteke:
BA073DEN_0610.pdf
Proline Promass 80
HART
Operating Instructions
Coriolis Mass Flow Measuring System for measuring the mass flow rate, density and temperature of fluids and gases. The descriptionof the device functions are in a separate documentation.
EN
SL
češčina nemščina španščina French madžarščina italijanščina japonščina poljščina portugalščina ruščina kitajščina
15/10/2012
01/03/2010
01/09/2008
01/12/2006
01/12/2005
Jezik:
angleščina
Verzija:
15/10/2012
Velikost datoteke:
1.8 MB
Ime datoteke:
BA00057DEN_1312.pdf
Description of the device functions (0ptions and inputs). Additional documentation for Operating Instructions PROline Promass 80.
EN
SL
češčina nemščina španščina French madžarščina italijanščina japonščina poljščina portugalščina ruščina
01/09/2008
01/12/2005
01/11/2004
15/10/2003
01/11/2001
Jezik:
angleščina
Verzija:
01/09/2008
Velikost datoteke:
1.2 MB
Ime datoteke:
BA058DEN_0908.pdf
Proline Promass 80
Brief Operating Instructions
Coriolis Mass Flow Measuring System
EN
SL
češčina nemščina španščina French italijanščina portugalščina švedščina kitajščina
06/08/2015
15/10/2012
01/07/2007
Jezik:
angleščina
Verzija:
06/08/2015
Velikost datoteke:
1.3 MB
Ime datoteke:
KA00023DEN_1415.pdf
I/O-board, subprint, screening sheed
Installation Instructions
Promag 50, 51, 53, 55, Promass 40, 80, 83, 84, 8ME, Cubemass DCI 8CN, CNGmass DCI 8DF, Prosonic Flow 90, 93, t-mass 65
EN
SL
nemščina
01/05/2017
18/11/2011
Jezik:
angleščina
Verzija:
01/05/2017
Velikost datoteke:
350.6 KB
Ime datoteke:
EA00062DA2_1517.pdf
Replacing amplifier board
Installation Instructions
Promag 50, 51, 53, 55, Promass 40, 80, 83, 84, Cubemass DCI 8CN, CNGmass DCI 8DF, Prosonic Flow 90, 93, t-mass 65
EN
SL
nemščina
15/11/2018
05/08/2014
Jezik:
angleščina
Verzija:
15/11/2018
Velikost datoteke:
393.9 KB
Ime datoteke:
EA00064DA2_1518.pdf
Iskanje nadomestnih delov po številki iz risbe
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
Kit power s.b. 40/8X/65 220V REx000
Številka risbe
Kataloška koda
F
50098557
Kit p.s.b.40/8X 220V REx000 HE
Številka risbe
Kataloška koda
F
71039431
Kit p.s.b.40/8X 220V REx000 HE
Številka risbe
Kataloška koda
F
71039431
Kit power s.b. 40/8X/65 220V REx120 Ex
Številka risbe
Kataloška koda
F
50098558
Kit p.s.b.8X 220V REx120 HE Ex
Številka risbe
Kataloška koda
F
71039432
Kit p.s.b. 40/8X 220V REx330 Ex
Številka risbe
Kataloška koda
F
71097758
Kit p.s.b.8X 220V REx330 HE Ex
Številka risbe
Kataloška koda
F
71097760
Kit P.s.b. 40/8X/65 24V REx000
Številka risbe
Kataloška koda
F
50098565
Kit p.s.b.8X 24V REx000 HE
Številka risbe
Kataloška koda
F
71039434
Kit P.s.b. 40/8X/65 24V REx120 Ex
Številka risbe
Kataloška koda
F
50098566
Kit P.s.b. 8X 24V REx120 HE Ex
Številka risbe
Kataloška koda
F
71039436
Kit P.s.b. 40/8X 24V REx330 Ex
Številka risbe
Kataloška koda
F
71097759
Kit P.s.b. 8X 24V REx330 HE Ex
Številka risbe
Kataloška koda
F
71097761
Kit 10 fuses 250 VAC T800 MA
Številka risbe
Kataloška koda
7
50094002
Kit 10 fuses 250 VAC T 2A00
Številka risbe
Kataloška koda
7
50094003
Kit meas. amplifier PMASS 80 WEA EX
Številka risbe
Kataloška koda
B
50106094
Kit meas. amplifier 80 WEA HE EX
Številka risbe
Kataloška koda
B
71039405
Kit meas. amplifier PMASS 80 EES EX
Številka risbe
Kataloška koda
B
50106095
Kit meas. amplifier 80 EES HE EX
Številka risbe
Kataloška koda
B
71039406
Kit meas. amplifier PMASS 80 SEA EX
Številka risbe
Kataloška koda
B
50106096
Kit meas. amplifier 80 SEA HE EX
Številka risbe
Kataloška koda
B
71039407
Kit commodul Iout passive/Frequency Exi
Številka risbe
Kataloška koda
C
50098302
Kit I/O Iout passive/Frequency HE Exi
Številka risbe
Kataloška koda
C
71039479
Kit commodul Iout active/Frequency Exi
Številka risbe
Kataloška koda
C
50098303
Kit I/O Iout active/Frequency HE Exi
Številka risbe
Kataloška koda
C
71039478
Kit commodul current/frequency out Ex
Številka risbe
Kataloška koda
C
50096757
Kit I/O 50/80 current/frequ. out HE EX
Številka risbe
Kataloška koda
C
71039474
Kit com50/51/40/80/90 I+F/stat.in+outEx
Številka risbe
Kataloška koda
C
50096759
Kit I/O 50/80 I+F status in+out HE EX
Številka risbe
Kataloška koda
C
71039473
Številka risbe
Kataloška koda
C
71066579
Kit I/O 50/53/55/80/83 Profib. PA HE Ex
Številka risbe
Kataloška koda
C
71066580
Kit Commodul current out 3 Interface Ex
Številka risbe
Kataloška koda
D
50096833
Kit I/O current out 3 Interface HE EX
Številka risbe
Kataloška koda
D
71039477
Številka risbe
Kataloška koda
2
50096834
Kit Sub PCB current out HE
Številka risbe
Kataloška koda
2
71039487
Kit Sub PCB frequency out
Številka risbe
Kataloška koda
3
50096835
Kit Sub PCB frequency out HE
Številka risbe
Kataloška koda
3
71039489
Številka risbe
Kataloška koda
4
50096837
Kit Sub PCB Status input HE
Številka risbe
Kataloška koda
4
71039492
Kit display mod 50/51/80/65 >=V1.06.00
Številka risbe
Kataloška koda
E
50108132
Kit disp.50/51/80/90/65 Wall >=V1.06.00
Številka risbe
Kataloška koda
J
50108131
Kit Bus/connec.b.5X/40/8X/65 field hous.
Številka risbe
Kataloška koda
G
50094016
Kit Bus PCB/PCB carr.5X/8X/9X/65 wall
Številka risbe
Kataloška koda
21
50094017
Kit Bus/connec.b.5X/8X SS-housing
Številka risbe
Kataloška koda
H
50099099
Kit connec. board PMASS8X wall enclo
Številka risbe
Kataloška koda
19
50098637
Kit connec. board 8X wall enclosur HE
Številka risbe
Kataloška koda
19
71039493
Kit connec. board In/Output Wall encl
Številka risbe
Kataloška koda
18
50094014
Kit connection board 8X FS
Številka risbe
Kataloška koda
A
50098705
Kit connection board 8X FS HE
Številka risbe
Kataloška koda
A
71039494
Kit connection board 8X FS Ex
Številka risbe
Kataloška koda
A
50098706
Kit connection board 8X FS HE EX
Številka risbe
Kataloška koda
A
71039495
Kit Termin.Block field hous. 5X/8X/40/65
Številka risbe
Kataloška koda
29
50108139
Kit Termin.Block Wall encl. 5X/8X/9X/65
Številka risbe
Kataloška koda
30
50108140
Kit S-Dat Promass 80 programmed
Številka risbe
Kataloška koda
S
71003951
Kit Cover 5X/8X with window SS-housing
Številka risbe
Kataloška koda
17
50099100
Kit Cover 5X/40/8X/65 with window
Številka risbe
Kataloška koda
8
50094026
Kit Cover 5X/40/8X/93/65 with window Exd
Številka risbe
Kataloška koda
32
50094027
Kit Cover 5X/40/8X/65 version blind
Številka risbe
Kataloška koda
9
50094028
Kit Cover 5X/40/8X/93/65 vers. blind Exd
Številka risbe
Kataloška koda
33
50094029
Kit Cover Connection terminal
Številka risbe
Kataloška koda
10
50094038
Kit Cover Connection terminal
Številka risbe
Kataloška koda
10
50094038
Kit Cover 5X/40/8X/93/65 Conn.termi.Exe
Številka risbe
Kataloška koda
34
50094039
Kit Cover 5X/40/8X/93/65 Conn.termi.Exd
Številka risbe
Kataloška koda
35
50094040
Kit 10 cable glands M20x1,5
Številka risbe
Kataloška koda
15
50096840
Kit 10 cable glands M20x1.5 Ex
Številka risbe
Kataloška koda
15
50098036
Kit 10 cable glands M20x1.5 Ex
Številka risbe
Kataloška koda
15
50098036
Kit 10 cable glands M20x1.5 Ex
Številka risbe
Kataloška koda
15
50098036
Kit 10 extension M20x1.5/PG13,5
Številka risbe
Kataloška koda
15
50098040
Kit 10 ext. M20x1.5/G 1/2" (plug PVC)
Številka risbe
Kataloška koda
15
50098041
Kit 10 ext. M20x1.5/G 1/2" (plug PVC)
Številka risbe
Kataloška koda
15
50098041
Kit 10 ext. M20x1.5/NPT 1/2" (plug PVC)
Številka risbe
Kataloška koda
15
50098042
Kit 10 ext. M20x1.5/NPT 1/2" (plug PVC)
Številka risbe
Kataloška koda
15
50098042
Kit 10 ext. M20x1.5/NPT 1/2" (plug PVC)
Številka risbe
Kataloška koda
15
50098042
Kit Cable gland Profibus PA
Številka risbe
Kataloška koda
15
50098037
Kit Circuit board cpl field/SS-housing
Številka risbe
Kataloška koda
12
50096839
Kit Bushing to field/SS-housing
Številka risbe
Kataloška koda
14
50099102
Kit Terminal protective Cover Ex
Številka risbe
Kataloška koda
36
71008445
Kit Ground terminal / Cover clamp
Številka risbe
Kataloška koda
13
50096841
Kit 2 Screening sheet field housing
Kit 2 Screening sheet wall enclo.
Kit housing gaskets SS-Field housing
Številka risbe
Kataloška koda
16
50099101
Kit Seal cover to Wall enclosure
Številka risbe
Kataloška koda
20
50094041
Kit 10 Seal cover to field housing
Številka risbe
Kataloška koda
11
50094050
Kit Part 8X Stainless housing comp.
Številka risbe
Kataloška koda
23
50098701
Kit Part 8X fieldhousing compact
Številka risbe
Kataloška koda
22
50098702
Številka risbe
Kataloška koda
24
50098704
Kit cable Promass remote version 10m
Številka risbe
Kataloška koda
28
50093554
Kit cable Promass remote version 20m
Številka risbe
Kataloška koda
28
50093573
Kit cable PROMASS remote version 10m Ex
Številka risbe
Kataloška koda
28
50098567
Kit cable PROMASS remote version 20m Ex
Številka risbe
Kataloška koda
28
50098568
Cenimo vašo zasebnost
Uporabljamo piškotke, da bi lahko izboljšali vašo izkušnjo med brskanjem, zbirali statistične podatke za izboljšanje delovanja spletnega mesta in zagotavljali prilagojene oglase ali vsebine.
Z izbiro "Sprejmi vse" se strinjate z našo uporabo piškotkov.
Za podrobnosti si oglejte naš Pravilnik o piškotkih .
Prilagodi
Sprejmi samo bistveno
Sprejmi vse
