Lastnosti na dlani
-
Input
NAMUR
blocking: < 1,2 mA
conducting: > 2,1 mA -
Output
relay contact
-
Power Supply
20...250 V AC/DC
Področje uporabe

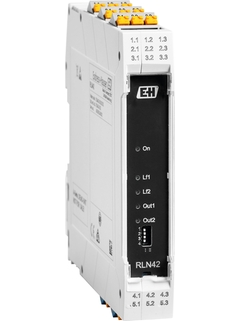

The NAMUR isolating amplifier is designed for safe operation of proximity switches according to EN 60947-5-6 (NAMUR) as well as open and mechanical contacts with resistive coupling elements. It has a universal power supply (24 to 230 V AC/DC) and one relay output (changeover) per channel. The device is approved for intrinsically safe (Ex i) circuits up to zone 0 (gas) and zone 20 (dust) in the Ex area. RLN42 can be used in safety equipment up to SIL 2 in accordance with IEC 61508.
Isolating amplifier for binary switch signals
Wide-range power supply (24 to 230 V AC/DC)
Input for proximity sensors acc. to NAMUR (EN 60947-5-6); floating contacts or contacts with resistance circuit
Monitoring of input circuits for line faults such as line break and short-circuit (LFD), disengageable
Output-side relay contacts as signal output, direction of action can be selected via DIP switches
Ambient temperatures -40 to 60 °C (-40 to 140 °F)
Installation in hazardous areas zone 2 / div 2
Prednosti
-
Simple and fast wiring with pluggable terminals
-
Suited for use in safety instrumented systems up to SIL 2 (IEC 61508)
-
Compact housing width with 17.5 mm (0.69 in) for efficient use of space
-
Galvanic 3-way isolation
Segment Fundamental
-
Enostavni produkti
- Lahka izbira, vgradnja in uporaba
Tehnična odličnost
Preprostost
-
Standardni produkti
- Zanesljivi, robustni, nezahtevni za vzdrževanje
Tehnična odličnost
Preprostost
-
Specialni produkti
- Zasnovani za posebej zahtevne aplikacije
Tehnična odličnost
Preprostost
Spremenljivo
FLEX izbira | Tehnična odličnost | Preprostost |
---|---|---|
Segment Fundamental Zadostite svojim osnovnim merilnim potrebam |
Tehnična odličnost
|
Preprostost
|
Segment Lean Obvladajte ključne procese na preprost način |
Tehnična odličnost
|
Preprostost
|
Segment Extended Optimirajte procese z inovativnimi tehnologijami |
Tehnična odličnost
|
Preprostost
|
Segment Xpert Imejte pod nadzorom najzahtevnejše aplikacije |
Tehnična odličnost
|
Preprostost
Spremenljivo |
-
-
Tehnične informacije (TI)
RLN42
NAMUR isolating amplifier
EN SL 16/09/202106/05/2021Jezik:
angleščina
Verzija:
16/09/2021
Velikost datoteke:
1020.3 KB
Ime datoteke:
TI01565KEN_0221.pdf
-
-
-
Navodila za uporabo (BA)
RLN42
Two-channel NAMUR isolating amplifier with universal power supply and
relay signal outputEN SL 16/09/202106/05/2021Jezik:
angleščina
Verzija:
16/09/2021
Velikost datoteke:
1.5 MB
Ime datoteke:
BA02065KEN_0221.pdf
-
-
-
Kratka navodila (KA)
KA RLN42
Dvokanalni izolacijski ojačevalnik NAMUR z univerzalnim napajanjem od 24
do 230 V<sub>AC/DC</sub> in relejskim signalnim izhodomEN SL 26/12/202216/09/202106/05/2021Jezik:
slovenščina
Verzija:
26/12/2022
Velikost datoteke:
537.1 KB
Ime datoteke:
KA01482KSL_0322-00.pdf
-
-
-
Ex varnostna navodila (XA)
RLN42 NAMUR CONTROL / INSTALLATION DRAWING for explosionhazardous areas according to Directive 2014/34/EU (ATEX)
ATEX/UKCA: ATEX II (1) G [Ex ia Ga] IIC, II (1) D [Ex ia Da] IIIC,
II3(1) G
Ex ec nC [ia Ga] IIC T4 Gc
IECEx: [Ex ia Ga]
IIC, [Ex ia Da] IIIC, Ex ec nC [ia Ga] IIC T4 GcEN SL 21/06/202329/09/202221/07/202109/03/2021Jezik:
angleščina
Verzija:
21/06/2023
Velikost datoteke:
1.7 MB
Ime datoteke:
XA02473K09A2_0423.pdf
-
-
-
Posebna dokumentacija (SD)
Device viewer
Technical documentation in other languages
Jezik:
angleščina
Verzija:
14/07/2021
Velikost datoteke:
478.5 KB
Ime datoteke:
SD02429R09EN_0121.pdf
-
-
-
Funkcionalna varnost (FY)
RLN22, RLN42
NAMUR isolating amplifier with relay signal output
EN SL 30/11/202115/01/2021Jezik:
angleščina
Verzija:
30/11/2021
Velikost datoteke:
2.1 MB
Ime datoteke:
FY01035KEN_0221-00.pdf
-
-
-
