Lastnosti na dlani
Process temperature
-80°C...200°C
Process pressure / max. overpressure limit
Vacuum ... 100 bar
Max. measurement distance
0.1 m ... 4.0 m
Main wetted parts
Insulation material: PTFE,PFA
Področje uporabe

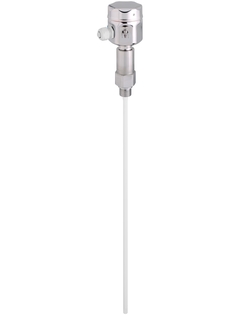

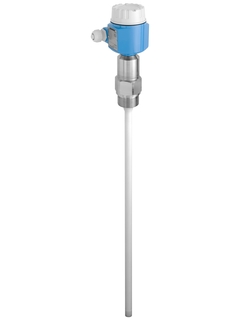

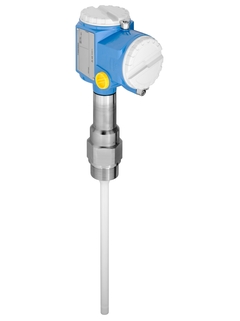

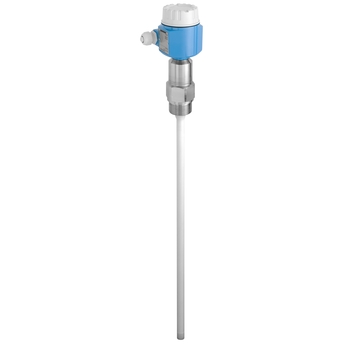

Liquicap FMI51 is a reliable fully insulated rod probe for continuous level monitoring in liquids, particularly in build-up forming media and extremely high temperatures. The measurement is independent of the dielectric constant (dc). Used in conjunction with Fieldgate FXA320 (remote measured value interrogation using Internet technology), Liquicap is an ideal solution for Inventory Management Solutions.
The device is independent of the dielectric constant (dc) as of a liquid conductivity of 100μS/cm and allows measurement of various liquids without the need for recalibration.
Process connections: Flanges and threads
Process pressure: Vacuum to +100bar (vacuum to +1,450psi)
Measuring range: 0.1 to 4.0m (0.3 to 13ft)
Temperature: -80 to +200°C (-112 to +392°F)
International explosion protection certificates, overfill prevention WHG, SIL, hygienic certificates, marine approvals
Prednosti
Use also in safety systems requiring functional safety to SIL2 in accordance with IEC 61508
Reliable and universal application thanks to wide range of certificates and approvals
No calibration necessary (factory preconfiguration). No calibration necessary for media with a conductivity of 100μS/cm and higher
Material in contact with the process made of corrosion-resistant material, FDA-listed materials
Menu-guided local configuration via plain text display (optional)
Two-stage overvoltage protection
Segment Extended
Vrhunski produkti
Visoko funkcionalni in praktični
Tehnična odličnost
Preprostost
©Endress+Hauser
Enostavni produkti
Lahka izbira, vgradnja in uporaba
Tehnična odličnost
Preprostost
Standardni produkti
Zanesljivi, robustni, nezahtevni za vzdrževanje
Tehnična odličnost
Preprostost
Vrhunski produkti
Visoko funkcionalni in praktični
Tehnična odličnost
Preprostost
Specialni produkti
Zasnovani za posebej zahtevne aplikacije
Tehnična odličnost
Preprostost
FLEX izbira
Tehnična odličnost
Preprostost
Segment Fundamental
Zadostite svojim osnovnim merilnim potrebam
Tehnična odličnost
Preprostost
Segment Lean
Obvladajte ključne procese na preprost način
Tehnična odličnost
Preprostost
Segment Extended
Optimirajte procese z inovativnimi tehnologijami
Tehnična odličnost
Preprostost
Segment Xpert
Imejte pod nadzorom najzahtevnejše aplikacije
Tehnična odličnost
Preprostost
Loading alternative products
Zgodbe o uspehu
Time saved, safety increased
Employees of Returkraft regularly have to fulfill and document all requirements of the SIL measuring points in the plant.
Preberi celotno zgodbo
Fit for purpose instrumentation for CNG compressors
The Egyptian government is working to replace liquid fuels with natural gas. To achieve this they targeted increasing the number of CNG stations in their country from 306 to 1000 by the end of 2021.
Preberi celotno zgodbo
Characteristic / Application
Fully insulated rod probe, for standart- and extreme process conditions (temperature, pressure, build-up)
Interface measurement
Interfaces liquid / liquid also with emulsion layers
Specialities
Inactive length
Linearity error for conductive liquids
Ambient temperature
-50°C...+70°C
Process temperature
-80°C...200°C
Process pressure / max. overpressure limit
Vacuum ... 100 bar
Main wetted parts
Insulation material: PTFE,PFA
Process connection
G1/2, G 3/4, G 1, G1 1/2 /NPT 1/2, NPT 3/4, NPT 1", NPT1 1/2
Process connection hygienic
Tri-Clamp ISO02852 gap free plated
Sensor length
Total length: 6m (20ft)
Max. measurement distance
0.1 m ... 4.0 m
Certificates / Approvals
ATEX, FM, CSA, IEC Ex, TIIS, INMETRO, NEPSI, EAC
Options
Separate housing
Application limits
Insufficient clearance towards ceiling
Največkrat preneseno
Liquicap M
FMI51
Angleška različica - 04/2021
Capacitive
EN
SL
DE ES FR IT JA PT RU ZH
01/04/2021
Jezik:
angleščina
Verzija:
01/04/2021
Velikost datoteke:
1.4 MB
Ime datoteke:
TI01490FEN_0321.pdf
Product family: Liquicap M
Angleška različica - 11/2021
Product root: FMI51-, FMI52-, FTI51-, FTI52-
Region: Europe (ATEX)
Approval agency: DEKRA EXAM
Category: 005
~010 020 010, 005~010 020 015
Protection: Ex ia/tb IIIC Txxx°C Da/Db, Ex ia/db IIC T6 Ga/Gb,
005~995 020 035 035
Jezik:
angleščina
Verzija:
17/11/2021
Velikost datoteke:
15.9 MB
Ime datoteke:
BVS05ATEXE090Xe_1_6.pdf
Dokumenti 122
TI Weld-in adapter, process adapter and flanges
Level, pressure and temperature measurement
EN
SL
nemščina španščina French italijanščina japonščina poljščina portugalščina ruščina kitajščina
25/03/2024
15/09/2023
28/10/2021
30/07/2021
19/06/2020
Jezik:
angleščina
Verzija:
25/03/2024
Velikost datoteke:
1.1 MB
Ime datoteke:
TI00426FEN_2524.pdf
Technical Information
Liquicap M FMI51, FMI52
Capacitance level measurement
EN
SL
nemščina French italijanščina japonščina poljščina portugalščina ruščina kitajščina
22/06/2017
28/08/2012
12/01/2011
04/04/2007
01/09/2006
Jezik:
angleščina
Verzija:
22/06/2017
Velikost datoteke:
1.5 MB
Ime datoteke:
TI00401FEN_1517.pdf
EN
SL
nemščina španščina French italijanščina japonščina portugalščina ruščina kitajščina
01/04/2021
Jezik:
angleščina
Verzija:
01/04/2021
Velikost datoteke:
1.4 MB
Ime datoteke:
TI01490FEN_0321.pdf
EN
SL
nemščina španščina French italijanščina japonščina portugalščina ruščina kitajščina
01/04/2021
01/06/2020
Jezik:
angleščina
Verzija:
01/04/2021
Velikost datoteke:
1.5 MB
Ime datoteke:
BA01989FEN_0321.pdf
Liquicap M FMI51, FMI52
FEI57C PFM
Operating Instructions
Capacitance level measurement
EN
SL
nemščina French italijanščina japonščina ruščina kitajščina
22/06/2017
12/01/2011
27/07/2007
19/12/2005
Jezik:
angleščina
Verzija:
22/06/2017
Velikost datoteke:
1.3 MB
Ime datoteke:
BA00297FEN_1417.pdf
Operating Instructions
Liquicap M FMI51, FMI52
FEI50H HART
Capacitive level measurement
EN
SL
češčina nemščina španščina French madžarščina italijanščina japonščina poljščina portugalščina ruščina kitajščina
22/06/2017
12/01/2011
30/01/2007
19/12/2005
Jezik:
angleščina
Verzija:
22/06/2017
Velikost datoteke:
2.1 MB
Ime datoteke:
BA00298FEN_1417.pdf
EN
SL
nemščina španščina French italijanščina japonščina portugalščina ruščina kitajščina
01/02/2021
01/06/2020
Jezik:
angleščina
Verzija:
01/02/2021
Velikost datoteke:
2.3 MB
Ime datoteke:
BA01978FEN_0321.pdf
EN
SL
bolgarščina češčina danščina nemščina grščina španščina estonščina finščina French hrvaščina madžarščina indonezijščina italijanščina japonščina korejščina Lithuanian Latvian nizozemščina norveščina poljščina portugalščina romunščina ruščina slovaščina švedščina tajščina turščina kitajščina
01/08/2021
01/04/2021
01/02/2021
23/03/2020
Jezik:
slovenščina
Verzija:
01/08/2021
Velikost datoteke:
886.2 KB
Ime datoteke:
KA01453FSL_0421.pdf
EN
SL
bolgarščina češčina danščina nemščina grščina španščina estonščina finščina French hrvaščina madžarščina indonezijščina italijanščina japonščina korejščina Lithuanian Latvian nizozemščina norveščina poljščina portugalščina romunščina ruščina slovaščina švedščina tajščina turščina kitajščina
01/08/2021
01/04/2021
01/02/2021
23/03/2020
Jezik:
slovenščina
Verzija:
01/08/2021
Velikost datoteke:
1.2 MB
Ime datoteke:
KA01452FSL_0321.pdf
Cover for housing T13 terminal compartment
Installation instruction
Liquiphant M/S, Soliphant M, Liquicap M, Solicap M/S
EN
SL
nemščina
24/02/2022
15/08/2014
09/08/2012
Jezik:
angleščina
Verzija:
24/02/2022
Velikost datoteke:
119 KB
Ime datoteke:
EA01050FA2_0322.pdf
Iskanje nadomestnih delov po številki iz risbe
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
Številka risbe
Kataloška koda
20
52002698
Številka risbe
Kataloška koda
20
52002699
Cover T13 Alu, gasket EPDM
Številka risbe
Kataloška koda
20
52006903
Cover F16 high, transparent, gasket
Številka risbe
Kataloška koda
20
52025605
Cover F16 grey, PBTP, gasket
Številka risbe
Kataloška koda
20
52025606
Številka risbe
Kataloška koda
20
52027000
Cover F15 316L, claw, gasket
Številka risbe
Kataloška koda
20
52027708
Cover F15 316L, high, sight glass,gasket
Številka risbe
Kataloška koda
20
52028269
Cover F13/F17 Alu,high,sight glass,gask.
Številka risbe
Kataloška koda
20
52028270
Cover T13 Alu,Ex d,high,sight glass,gas.
Številka risbe
Kataloška koda
20
52028271
Cover T13 "Terminal" Alu, gasket EPDM
Številka risbe
Kataloška koda
25
52007103
O-ring 71.0x3.55 EPDM, 5 pieces
Številka risbe
Kataloška koda
20
52004137
Sealing set EPDM,cover F13/17/18/27,5pc
Sealing set EPDM 73.0x3.0, 10 pieces
Gasket 67.5x2.9x1.5 VMQ/PTFE, 5 pieces
Electronics FEI50H, 4-20mA, HART
Številka risbe
Kataloška koda
30
52028260
Številka risbe
Kataloška koda
30
52028261
Terminal module 2-pole EEx d, RFI filter
Številka risbe
Kataloška koda
35
71020804
Številka risbe
Kataloška koda
40
52028266
Mounting set (2"/pipe 38_V4A
Kataloška koda
919806-1000
Sealing ring G1/2, 21x26, FA, 5 pcs.
Številka risbe
Kataloška koda
57
71194296
Sealing ring G3/4, 27x32, FA, 5 pcs.
Številka risbe
Kataloška koda
57
71185027
Sealing ring G1, 33x39 FA, 5 pcs.
Številka risbe
Kataloška koda
57
52014048
Sealing ring G1-1/2, 48x55 FA, 5 pcs.
Številka risbe
Kataloška koda
57
52014047
O-ring 14.9x2.7 VMQ, FDA, 5 pcs.
O-ring 14.9x2.7 VMQ, FDA, USP, 3 pcs.
O-ring 28.17x3.53 VMQ, FDA, 5 pcs.
O-ring 28.17x3.53 VMQ, FDA, USP, 3 pcs.
O-ring 28.17x3.53 EPDM, FDA, USP, 3 pcs.
Sealing ring 15,08x2,62 EPDM, 5 pcs
Weather protection cover F13/F17/F18/F27
Protection cover F16 housing
Weld-in adapter UNI D65, 316L
Kataloška koda
214880-0002
Weld-in adapter UNI D65, 316L, 3.1
Weld-in adapter UNI D85, 316L
Weld-in adapter UNI D85, 316L, 3.1
Profile gasket silicone, 5 pieces
Weld-in adapter G3/4, d=29, 316L
Weld-in adapter G3/4 d=50, 316L
Weld-in adapter G3/4 d=50, 316L, 3.1
Weld-in adapter G1, d=60, 316L
Weld-in adapter G1, d=60, 316L, 3.1
Weld-in adapter G1, d=53, 316L, 3.1
Weld-in adapter G1, d=53, 316L
