Merilni princip
Resistance Temperature Detector
Characteristic / Application

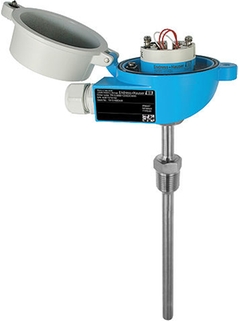

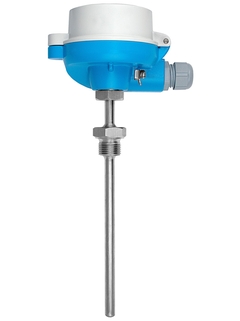

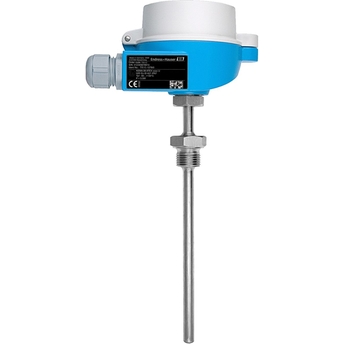

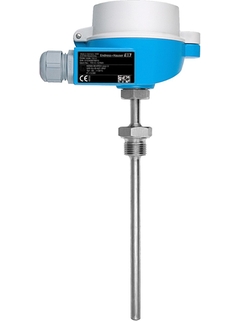

metric style modular temperature assembly universal range of application suitable for hazardous areas threaded process connection with neck incl. thermowell / protection tube (metal) can be used with StrongSens insert
Thermowell / protection tube
Insert / probe
mineral insulated (MI), flexible
Outer diameter protection tube / Insert
9,0 mm (0,35'') 11,0 mm (0,43'') 12,0 mm (0,47'') 14,0 mm (0,55") 15,0 mm (0,59")
Max. immersion length on request
up to 10.000,00 mm (393,70'')
Material protection tube/ thermowell
1.4404 (316L) 1.4571 (316Ti) Alloy C276 (2.4819) Alloy 600 (2.4816)
Process connection
male thread: G1/2" G3/4" G1" NPT1/2" NPT3/4" M20x1.5
Operating temperature range
PT100 TF StrongSens: -50 °C ...500 °C (-58 °F ...932 °F) PT100 WW: -200 °C ...600 °C (-328 °F ...1.112 °F) PT100 TF: -50 °C ...400 °C (-58 °F ...752 °F)
Max. process pressure (static)
at 20 °C: 75 bar (1088 psi)
Accuracy
class A acc. to IEC 60751 class AA acc. to IEC 60751
Response time
depending on configuration
Integration head transmitter
yes (4 … 20 mA; HART; PROFIBUS PA; FOUNDATION FIELDBUS)
Ex - approvals
ATEX II1D Ex ia IIIC, II1G Ex ia IIC T6 ATEX II1/2D Ex ia IIIC,II1G Ex ia IIC T6 ATEX IECEx II1/2D Ex ta/tb IIIC Da/Db ATEX II1G Ex ia IIC T6 ATEX II 3 G Ex nA IIC T6, II3D NEPSI Ex ia IIC T6, Ex iaD 20 T85-T450 IECEx Ex ia IIC T6 Ga/Gb UK II1D Ex ia IIIC Da, II1G Ex ia IIC T6 Ga UK II1/2D Ex ia IIIC Da/Db, II1G Ex ia IIC T6 Ga UK II1G Ex ia IIC T6 Ga UK II 3 G Ex nA IIC T6 Gc, II3D Ex tc IIIC Dc EAC Ex ia IIC T6 Ga + DIP NEPSI Ex nA IIC T6
Certification
Gost Metrology SIL (transmitter only)
Največkrat preneseno
Modularni termometri
Navodila za uporabo
Slovenska različica - 08/2018
Univerzalni modularni termometri z merilnim vložkom RTD ali TC za
industrijsko uporabo
EN
SL
BG CS DA DE EL ES ET FI FR HR HU ID IT JA KO LT LV NL NO PL PT RO RU SK SV TH TR ZH
31/08/2018
Jezik:
slovenščina
Verzija:
31/08/2018
Velikost datoteke:
590.3 KB
Ime datoteke:
BA01915TSL_0118.pdf
Dokumenti 46
Modular RTD assembly - protection tube and neck tube, thread
EN
SL
bolgarščina češčina danščina nemščina grščina španščina French hrvaščina madžarščina italijanščina poljščina portugalščina ruščina slovaščina kitajščina
05/06/2019
31/12/2011
01/03/2010
01/08/2008
01/04/2008
Jezik:
angleščina
Verzija:
05/06/2019
Velikost datoteke:
1.4 MB
Ime datoteke:
TI00256TEN_0219.pdf
Modularni termometri
Navodila za uporabo
Univerzalni modularni termometri z merilnim vložkom RTD ali TC za industrijsko uporabo
EN
SL
bolgarščina češčina danščina nemščina grščina španščina estonščina finščina French hrvaščina madžarščina indonezijščina italijanščina japonščina korejščina Lithuanian Latvian nizozemščina norveščina poljščina portugalščina romunščina ruščina slovaščina švedščina tajščina turščina kitajščina
31/08/2018
Jezik:
slovenščina
Verzija:
31/08/2018
Velikost datoteke:
590.3 KB
Ime datoteke:
BA01915TSL_0118.pdf
XA iTHERM TM211, TPx100, TSx310
Uporovni (RTD)/termočlenski (TC) merilni vložki in kabelski termometri ATEX/IECEx: Ex ia IIC T6 Ga Ex ia IIC T6 Ga/Gb Ex ia IIIC Txxx °C Da
EN
SL
bolgarščina češčina danščina nemščina grščina španščina estonščina finščina French hrvaščina madžarščina italijanščina korejščina Lithuanian Latvian nizozemščina poljščina portugalščina romunščina slovaščina švedščina
30/03/2023
18/07/2022
10/07/2019
28/11/2016
28/11/2012
Jezik:
slovenščina
Verzija:
30/03/2023
Velikost datoteke:
456.6 KB
Ime datoteke:
XA00100RSL_1823-00.pdf
TR10, TR11, TR12, TR13, TC10, TC12, TC13
Modularne armature za uporovne senzorje ali termočlene ATEX: II 1/2D Ex ta/tb IIIC T85 °C...T450 °C Da/Db IECEx: Ex ta/tb IIIC T85 °C...T450 °C Da/Db Varnostna navodila za električno opremo v eksplozijsko nevarnih območjih
EN
SL
bolgarščina češčina danščina nemščina grščina španščina estonščina finščina French hrvaščina madžarščina italijanščina Lithuanian Latvian nizozemščina poljščina portugalščina romunščina slovaščina švedščina
09/05/2022
07/05/2018
20/10/2016
25/10/2012
Jezik:
slovenščina
Verzija:
09/05/2022
Velikost datoteke:
424.2 KB
Ime datoteke:
XA01057TSL_0422-00.pdf
XA TR1x, TR4x, TR88, TR6x, TC1x, TC88, TEC420, TC6x
Termometri z uporovnim senzorjem (RTD) ali termočlenom (TC) ATEX/IECEx: Ex ia IIC T6 Ga Ex ia IIC T6 Ga/Gb Ex ia IIIC Txxx °C Da Ex ia IIIC Txxx °C Db
EN
SL
bolgarščina češčina danščina nemščina grščina španščina estonščina finščina French hrvaščina madžarščina italijanščina korejščina Lithuanian Latvian nizozemščina poljščina portugalščina romunščina slovaščina švedščina
28/03/2023
20/12/2021
01/08/2016
03/05/2016
28/11/2012
Jezik:
slovenščina
Verzija:
28/03/2023
Velikost datoteke:
452.7 KB
Ime datoteke:
XA00072RSL_1623-00.pdf
XA TR1x, Tx88, TSx310, Tx6x, TC1x, TPx100, TM411, TR24
Thermometers and inserts Ex ia IIC T1...T6 Ga Ex ia IIIC T<sub>200</sub> 85 °C...T<sub>200 </sub> 450 °C Da
EN
SL
kitajščina
30/08/2023
15/05/2023
31/07/2020
Jezik:
angleščina
Verzija:
30/08/2023
Velikost datoteke:
474.5 KB
Ime datoteke:
XA02109TEN_0323-00.pdf
RTD/TC thermometers Ga/Gb Ех ia IIC T6…T1 Х Ех ia IIIC T85 °C…T450 °C Da/Db Х
EN
SL
ruščina
17/07/2024
10/03/2020
02/11/2016
Jezik:
angleščina
Verzija:
17/07/2024
Velikost datoteke:
453.6 KB
Ime datoteke:
XA01459TEN_0324-00.pdf
TRxx, TCxx, TS211, iTHERM TS111, TM211, TPx100, TSx310, TM1x1, TM411,
TM412
Thermometers and inserts Ex nA IIC T6...T1 Gc
EN
SL
kitajščina
31/07/2020
Jezik:
angleščina
Verzija:
31/07/2020
Velikost datoteke:
173.5 KB
Ime datoteke:
XA02111TEN_0120.pdf
XA TRxx, TCxx, TEC420, TS111, TM211, TM41x, TPx100, TSx310, TM1xx
Termometri z uporovnim senzorjem (RTD) ali termočlenom (TC) ATEX: Ex nA IIC T6 Gc Ex ec IIC Txxx°C Gc Ex tc IIIC Txxx°C Dc
EN
SL
bolgarščina češčina danščina nemščina grščina španščina estonščina finščina French hrvaščina madžarščina italijanščina Lithuanian Latvian nizozemščina poljščina portugalščina romunščina slovaščina švedščina kitajščina
20/11/2023
13/12/2022
14/03/2022
23/05/2019
04/08/2017
Jezik:
slovenščina
Verzija:
20/11/2023
Velikost datoteke:
454.1 KB
Ime datoteke:
XA00044RSL_2023-00.pdf
Safety instructions ATEX II1GD or II 1/2 GD
RTD / TC Thermometer Omnigrad TRxx, TCxx, TSTxxx, TxCxxx Omniset TPR100, TET10x, TPC100, TEC10x
EN
SL
nemščina French
16/09/2005
Jezik:
angleščina
Verzija:
16/09/2005
Velikost datoteke:
1 MB
Ime datoteke:
XA003ta3.pdf
Iskanje nadomestnih delov po številki iz risbe
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
Gasket 67.5x2.9x1.5 VMQ/PTFE, 5 pieces
Housing filter plastic F15, 3 pieces
Fieldbus connector PA M20;M12; L150
Connector 4p M20/M12 150mm
Spare parts kit copper ring G1/2"
Spare parts kit copper ring G3/4"
Spare parts kit copper ring G1"
Spare parts kit copper ring M20x1.5
Spare parts kit ring D21/di 10xgreen
Spare parts kit copper ring M18
Fixing kit cpl.TMT8x/7x (european)
Spare parts kit O-ring TA20R
Številka risbe
Kataloška koda
A
TS111-
Številka risbe
Kataloška koda
A
TPR100-
Številka risbe
Kataloška koda
E
TW10-
iTEMP TMT84, Transmitter PA
Številka risbe
Kataloška koda
B
TMT84-
iTEMP TMT85, Transmitter FF
Številka risbe
Kataloška koda
B
TMT85-
Display Unit Head Transmitter
Številka risbe
Kataloška koda
B
TID10-
Številka risbe
Kataloška koda
D
TA20A-
Številka risbe
Kataloška koda
D
TA20B-
Številka risbe
Kataloška koda
D
TA21E-
Številka risbe
Kataloška koda
D
TA30A-
Številka risbe
Kataloška koda
D
TA30D-
Številka risbe
Kataloška koda
D
TA30P-
iTEMP TMT82, Transmitter HART
Številka risbe
Kataloška koda
B
TMT82-
Readwin 2000 Operation + Read. software
iTEMP TMT180, Head Transmitter Pt100
Številka risbe
Kataloška koda
B
TMT180-
Thermo-conductive paste FDA-conform 30g
Thermoconductive Paste HSC 340, 100g
Term.block DIN B (42mm) 3 term. 5 pc
Številka risbe
Kataloška koda
C
71111513
Term.block DIN B (42mm) 4 term. 5 pc
Številka risbe
Kataloška koda
C
71111514
Term.block DIN B (42mm) 6 term. 5 pc
Številka risbe
Kataloška koda
C
71111515
