Product headline
std_productprofile_product_usp_34675_1508941655. Fully suitable for basic applications in the chemical and process industry.
Sensor features
Cost-effective sensor – ideal solution for basic requirements. Energy‐saving flow measurement – no pressure loss due to cross section constriction. Maintenance‐free – no moving parts. Nominal diameter: max. DN 600 (24"). Ex approvals for Zone 2. Liner made of PTFE.
Transmitter features
std_productprofile_product_benefits_34681_1508942231. std_productprofile_product_benefits_34683_1508942232. std_productprofile_product_benefits_34682_1508942239. std_successorproducts_product_differentiating_tech_features_35305_1509527304. std_successorproducts_product_differentiating_tech_features_35308_1509527353. std_successorproducts_product_differentiating_tech_features_35309_1509527353.
Wetted materials
Liner: PTFE Electrodes: 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022); Tantalum
Max. measurement error
Volume flow (standard): ±0.5 % o.r. ± 1 mm/s (0.04 in/s) Volume flow (option): ±0.2 % o.r. ± 2 mm/s (0.08 in/s)
Measuring range
4 dm³/min to 9600 m³/h (1 to 44 000 gal/min)
Medium temperature range
–10 to +110 °C (+14 to +230 °F)
Ambient temperature range
–10 to +60 °C (+14 to +140 °F)
Sensor housing material
AlSi10Mg, coated; carbon steel with protective coating
Transmitter housing material
Powder‐coated die‐cast aluminum
Degree of protection
Compact version: IP67, type 4X enclosure Sensor remote version (standard): IP67, type 4X enclosure Sensor remote version (option): IP68, type 6P enclosure Transmitter remote version: IP67, type 4X enclosure
Display/Operation
2‐line backlit display with push buttons Configuration via local display and operating tools possible
Outputs
3 outputs: 0‐20 mA (active)/4‐20 mA (active/passive) Pulse/frequency output (passive) Switch output (passive)
Power supply
DC 16 to 62 V AC 85 to 260 V (45 to 65 Hz) AC 20 to 55 V (45 to 65 Hz)
Metrological approvals and certificates
Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025)
Pressure approvals and certificates
Dokumenti 47

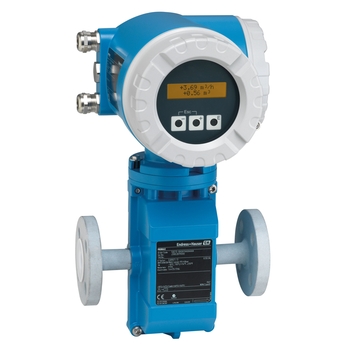

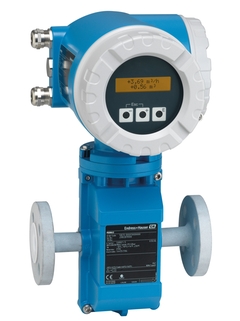

Proline Promag 50E
Technical Information
Electromagnetic flowmeter
EN
SL
nemščina French ruščina kitajščina
01/10/2017
01/04/2014
Jezik:
angleščina
Verzija:
01/10/2017
Velikost datoteke:
2.2 MB
Ime datoteke:
TI01161DEN_0217.pdf
Proline Promag 50
PROFIBUS DP/PA
Operating Instructions
Electromagnetic flowmeter
EN
SL
nemščina španščina French
27/11/2017
01/02/2015
01/04/2014
09/05/2011
01/12/2010
Jezik:
angleščina
Verzija:
27/11/2017
Velikost datoteke:
9.6 MB
Ime datoteke:
BA00055DEN_1717.pdf
Proline Promag 50
HART
Operating Instructions
Electromagnetic flowmeter
EN
SL
bolgarščina nemščina španščina French madžarščina italijanščina japonščina poljščina portugalščina ruščina
27/11/2017
01/02/2015
01/04/2014
09/05/2011
01/12/2010
Jezik:
angleščina
Verzija:
27/11/2017
Velikost datoteke:
7.7 MB
Ime datoteke:
BA00046DEN_1717.pdf
Proline Promag 50
Brief Operating Instructions
Electromagnetic flowmeter
EN
SL
bolgarščina češčina nemščina španščina estonščina French italijanščina portugalščina ruščina srbščina kitajščina
27/11/2017
04/04/2016
09/09/2015
01/02/2015
01/04/2014
Jezik:
angleščina
Verzija:
27/11/2017
Velikost datoteke:
3.5 MB
Ime datoteke:
KA00026DEN_1917.pdf
I/O-board, subprint, screening sheed
Installation Instructions
Promag 50, 51, 53, 55, Promass 40, 80, 83, 84, 8ME, Cubemass DCI 8CN, CNGmass DCI 8DF, Prosonic Flow 90, 93, t-mass 65
EN
SL
nemščina
01/05/2017
18/11/2011
Jezik:
angleščina
Verzija:
01/05/2017
Velikost datoteke:
350.6 KB
Ime datoteke:
EA00062DA2_1517.pdf
Replacing amplifier board
Installation Instructions
Promag 50, 51, 53, 55, Promass 40, 80, 83, 84, Cubemass DCI 8CN, CNGmass DCI 8DF, Prosonic Flow 90, 93, t-mass 65
EN
SL
nemščina
15/11/2018
05/08/2014
Jezik:
angleščina
Verzija:
15/11/2018
Velikost datoteke:
393.9 KB
Ime datoteke:
EA00064DA2_1518.pdf
Replacing Power supply and display
Installation Instructions
Promag 50, 51, 53, 55, Promass 40, 80, 83, 84, 8ME, Cubemass DCI 8CN, CNGmass DCI 8DF, Prosonic Flow 90, 93, t-mass 65
EN
SL
nemščina
15/11/2018
18/11/2011
Jezik:
angleščina
Verzija:
15/11/2018
Velikost datoteke:
455.1 KB
Ime datoteke:
EA00063DA2_1518.pdf
Replacing amplifier board for harsh environment (HE)
Installation Instructions
Promag 50, 53, 55, Promass 80, 83, 84, Cubemass DCI 8CN, CNGmass DCI 8DF
EN
SL
nemščina
15/11/2018
10/10/2014
05/08/2014
Jezik:
angleščina
Verzija:
15/11/2018
Velikost datoteke:
379.4 KB
Ime datoteke:
EA00067DA2_1518.pdf
Replacing power supply for harsh environment (HE)
Installation Instructions
Promag 50, 53, 55, Promass 40, 80, 83, 84, CNGmass DCI, Cubemass DCI, Prosonic Flow 93 P
EN
SL
nemščina
15/11/2018
05/05/2014
01/11/2009
15/07/2009
Jezik:
angleščina
Verzija:
15/11/2018
Velikost datoteke:
367.5 KB
Ime datoteke:
EA00066DA2_1418.pdf
Replacing S-DAT
Installation Instructions
Promag 23, 50, 51, 53, 55, Promass 40, 80, 83, 84, 8ME, 8WF, Cubemass DCI 8CN, CNGmass DCI 8DF, t-mass 65
EN
SL
nemščina
01/03/2018
21/11/2011
Jezik:
angleščina
Verzija:
01/03/2018
Velikost datoteke:
511.3 KB
Ime datoteke:
EA00079DA2_1518.pdf
Iskanje nadomestnih delov po številki iz risbe
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
Kit P.s.b. 50/51/53 85-260VAC
Številka risbe
Kataloška koda
F
50096745
Kit p.s.b. 50/53 85-260VAC HE
Številka risbe
Kataloška koda
F
71039466
Kit p.s.b. 50/53 85-260VAC HE
Številka risbe
Kataloška koda
F
71039466
Kit P.s.b. 50/51/53 20-55VAC 16-62VDC
Številka risbe
Kataloška koda
F
50096747
Kit p.s.b.50/53 20-55VAC 16-62VDC HE
Številka risbe
Kataloška koda
F
71039468
Kit 10 fuses 250 VAC T800 MA
Številka risbe
Kataloška koda
7
50094002
Kit 10 fuses 250 VAC T 2A00
Številka risbe
Kataloška koda
7
50094003
Kit meas. amplifier PMAG 50 ECC WEA
Številka risbe
Kataloška koda
B
50106079
Kit meas. amplifier 50 ECC WEA HE
Številka risbe
Kataloška koda
B
71039448
Kit meas. amplifier PMAG 50 ECC SEA
Številka risbe
Kataloška koda
B
50106081
Kit meas. amplifier 50 ECC SEA HE
Številka risbe
Kataloška koda
B
71039450
Kit meas. amplifier PMAG 50 ECC EES
Številka risbe
Kataloška koda
B
50106080
Kit meas. amplifier 50 ECC EES HE
Številka risbe
Kataloška koda
B
71039449
Kit meas. amplifier PMAG 50 WEA
Številka risbe
Kataloška koda
B
50106073
Kit meas. amplifier 50 WEA HE
Številka risbe
Kataloška koda
B
71039445
Kit meas. amplifier PMAG 50 SEA
Številka risbe
Kataloška koda
B
50106075
Kit meas. amplifier 50 SEA HE
Številka risbe
Kataloška koda
B
71039447
Kit meas. amplifier PMAG 50 EES
Številka risbe
Kataloška koda
B
50106074
Kit meas. amplifier 50 EES HE
Številka risbe
Kataloška koda
B
71039446
Kit com50/51/40/80/90 I+F/stat.in+outEx
Številka risbe
Kataloška koda
C
50096759
Kit I/O 50/80 I+F status in+out HE EX
Številka risbe
Kataloška koda
C
71039473
Kit commodul current/frequency out Ex
Številka risbe
Kataloška koda
C
50096757
Kit I/O 50/80 current/frequ. out HE EX
Številka risbe
Kataloška koda
C
71039474
Številka risbe
Kataloška koda
C
71066579
Kit I/O 50/53/55/80/83 Profib. PA HE Ex
Številka risbe
Kataloška koda
C
71066580
Kit com Pline 50/90 current out Ex
Številka risbe
Kataloška koda
C
50096756
Kit I/O 50 current out HE EX
Številka risbe
Kataloška koda
C
71039710
Kit I/O 50/53/55/83/65/8ME Profib. DP Ex
Številka risbe
Kataloška koda
C
71021742
Kit I/O 50/53/55/83 Profibus DP HE EX
Številka risbe
Kataloška koda
C
71039484
Kit display mod 50/51/80/65 >=V1.06.00
Številka risbe
Kataloška koda
E
50108132
Kit disp.50/51/80/90/65 Wall >=V1.06.00
Številka risbe
Kataloška koda
J
50108131
Kit Bus PCB/PCB carr.5X/8X/9X/65 wall
Številka risbe
Kataloška koda
21
50094017
Kit Bus/connec.b.5X/40/8X/65 field hous.
Številka risbe
Kataloška koda
G
50094016
Kit connec. board PMAG5X wall enclo.
Številka risbe
Kataloška koda
19
50094015
Kit connec. board 50/53/55 wall encl.HE
Številka risbe
Kataloška koda
19
71039496
Kit connec. board In/Output Wall encl
Številka risbe
Kataloška koda
18
50094014
Kit connection board D/E/L/P/S/W FS
Številka risbe
Kataloška koda
A
50098018
Kit connection board D/E/L/P/S/W FS HE
Številka risbe
Kataloška koda
A
71039497
Kit Termin.Block field hous. 5X/8X/40/65
Številka risbe
Kataloška koda
29
50108139
Kit Termin.Block Wall encl. 5X/8X/9X/65
Številka risbe
Kataloška koda
30
50108140
Kit S-Dat Promag 50 programmed
Številka risbe
Kataloška koda
S
71003946
Kit Cover 5X/40/8X/65 with window
Številka risbe
Kataloška koda
8
50094026
Kit Cover 5X/40/8X/65 version blind
Številka risbe
Kataloška koda
9
50094028
Kit Cover Connection terminal
Številka risbe
Kataloška koda
10
50094038
Kit Cover Connection terminal
Številka risbe
Kataloška koda
26
50094038
Kit 10 cable glands M20x1.5 Ex
Številka risbe
Kataloška koda
15
50098036
Kit 10 cable glands M20x1,5
Številka risbe
Kataloška koda
15
50096840
Kit 10 ext. M20x1.5/NPT 1/2" (plug PVC)
Številka risbe
Kataloška koda
15
50098042
Kit 10 ext. M20x1.5/G 1/2" (plug PVC)
Številka risbe
Kataloška koda
15
50098041
Kit Cable gland Profibus PA
Številka risbe
Kataloška koda
15
50098037
Kit 2 cable glands G1/2" Nema 6P
Številka risbe
Kataloška koda
15
71029351
Kit 2 cable glands NPT1/2" Nema 6P
Številka risbe
Kataloška koda
15
71029352
Kit Circuit board cpl field/SS-housing
Številka risbe
Kataloška koda
12
50096839
Kit Bushing to field/SS-housing
Številka risbe
Kataloška koda
14
50099102
Kit Ground terminal / Cover clamp
Številka risbe
Kataloška koda
13
50096841
Kit Seal cover to Wall enclosure
Številka risbe
Kataloška koda
20
50094041
Kit 10 Seal cover to field housing
Številka risbe
Kataloška koda
11
50094050
Kit parts housing compact Stnd/HT
Številka risbe
Kataloška koda
22
50098020
Kit parts housing FS Stnd/HT
Številka risbe
Kataloška koda
24
50098019
Kit housing gasket FS Stnd/HT
Številka risbe
Kataloška koda
25
50098023
Kit housing gasket compact Stnd/HT
Številka risbe
Kataloška koda
23
50098024
Promag, cable remote version
Transmitter Promag, mounting set
Promag L/W/P/S,E, grounding cable kit
Promag, grounding disc/protection disc
Cenimo vašo zasebnost
Uporabljamo piškotke, da bi lahko izboljšali vašo izkušnjo med brskanjem, zbirali statistične podatke za izboljšanje delovanja spletnega mesta in zagotavljali prilagojene oglase ali vsebine.
Z izbiro "Sprejmi vse" se strinjate z našo uporabo piškotkov.
Za podrobnosti si oglejte naš Pravilnik o piškotkih .
Prilagodi
Sprejmi samo bistveno
Sprejmi vse
